多機能熱処理炉
サーマルRecommend熱処理の定番シリーズ
油冷鋼、空冷鋼、ハイス鋼の熱処理が
一台で処理できる複合型装置
各鋼種に合った熱処理条件で焼入れ・焼戻しを行うことにより、処理物の硬度や歪みの改善、金型の寿命を延ばすことができます。
広築はSAMで貴社の熱処理に関する問題解決をサポートいたします。
広築はSAMで貴社の熱処理に関する問題解決をサポートいたします。
対象処理物
対象熱処理
- 焼入れ
- 焼なまし
代表例
- 金型
- 冷間工具鋼（かしめ曲げ、深絞り、鍛造、ダイス、刻印など）
熱間工具鋼（ダイキャスト、鋳造型、鍛造、ダイスなど）
高速度工具鋼（ドリル、エンドミル、タップ、リーマなど）
プラスチック用（射出成形型など） - 治工具
- 各種測定子、コレットチャック、ポンチ
- 各種部品
- ギヤ、バネ、クラッチ、ベアリング、ネジ、チェーンなど
- 製品
- メリヤス針、釣り針、ポケットナイフ、包丁、鋸など
製品の特長
POINT1
油冷鋼、空冷鋼、ハイス鋼の焼入れが一台で処理可能
POINT2
省スペースで設置可能
POINT3
プログラムで自動運転で誰にでも簡単に操作可能
POINT4
ヒーターが６面で良好な温度分布の実現可
POINT5
マッフルレス方式などによりメンテナンスが簡易に

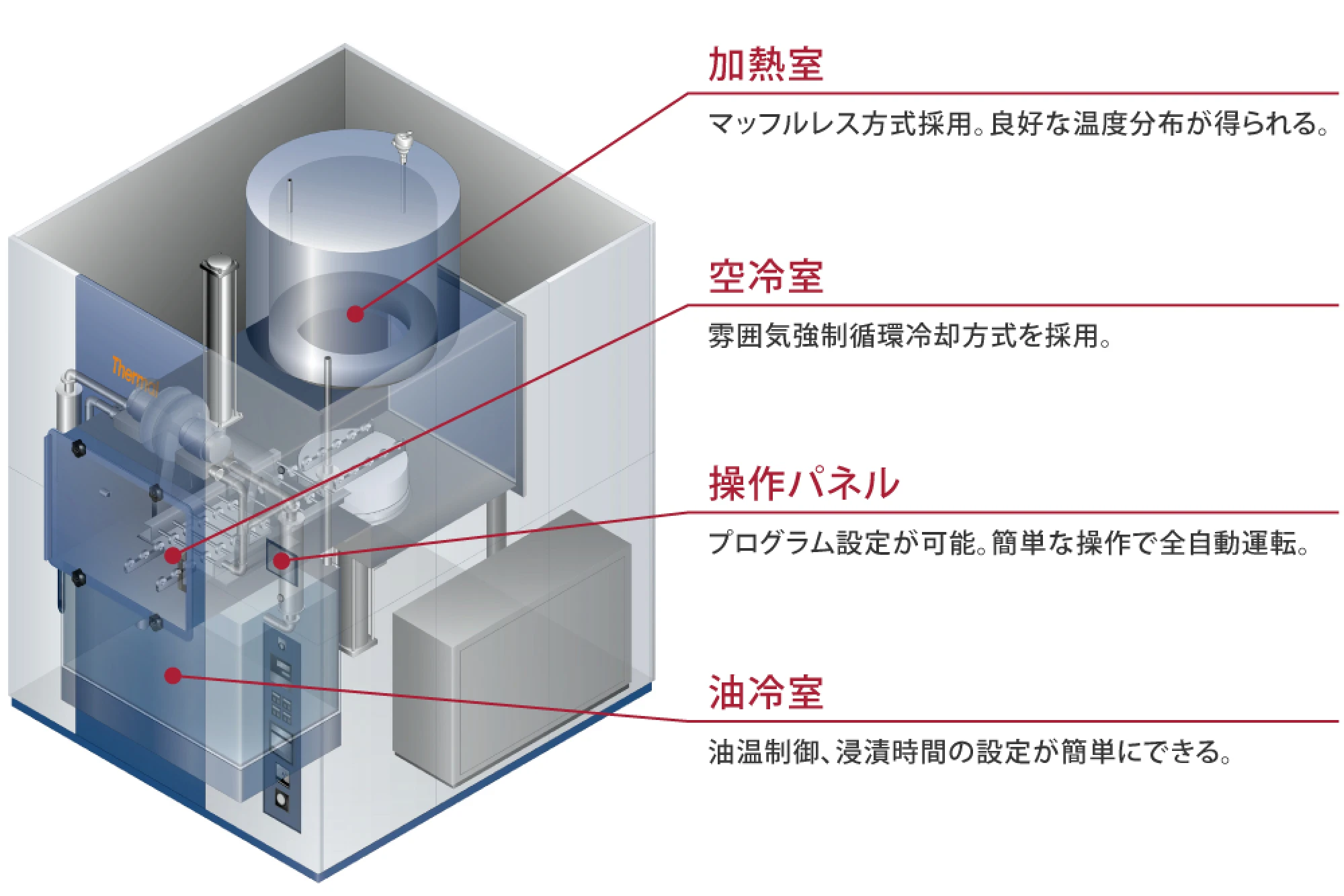

構造
仕様
| 加熱室温度 | 600～1250℃ |
|---|---|
| 油槽温度 | ～120℃ |
| 処理有効寸法 | φ400ｘH300mm（トレー高さ含む） |
| 処理重量 | 60kg/gross |
| 電気容量 | 3相 200V 31kVA |
| 処理雰囲気 | 窒素、他 |
| 対象鋼材 | SC材、SK材、SKS材、SUJ材、SKD材、SUS材、ハイス鋼 |

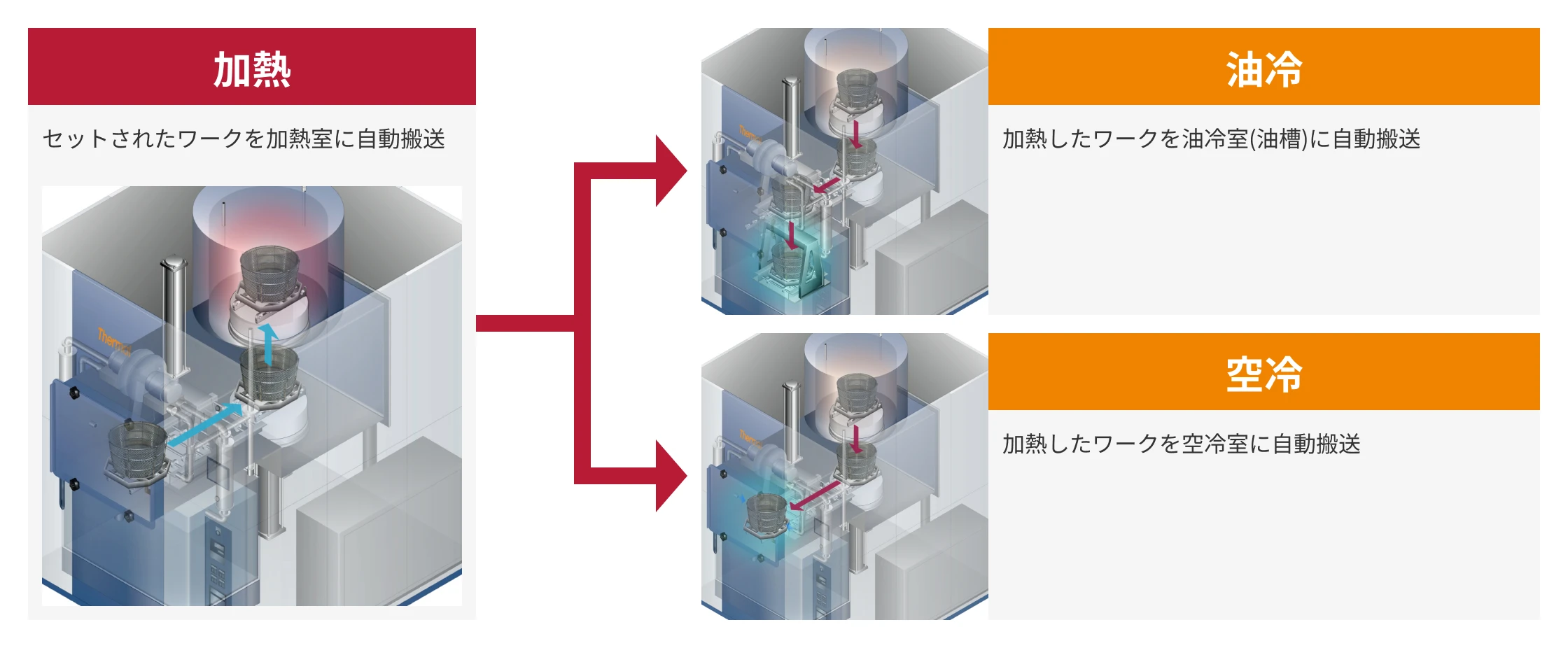

運転イメージ
