非鉄金属用熱処理炉
サーマルRecommend熱処理の定番シリーズ
水素・窒素雰囲気を利用した非鉄金属用熱処理炉
電子部品・精密機械部品は機械精度の向上に伴い、清浄なガス雰囲気中で加熱を行う必要があります。
サーマルのPMRとRAVは主に鋼合金など電子部品用の清浄加熱炉として使用されております。
サーマルのPMRとRAVは主に鋼合金など電子部品用の清浄加熱炉として使用されております。
対象処理物
対象熱処理
- 溶体化処理
- 焼なまし
- 時効硬化
- その他
代表例

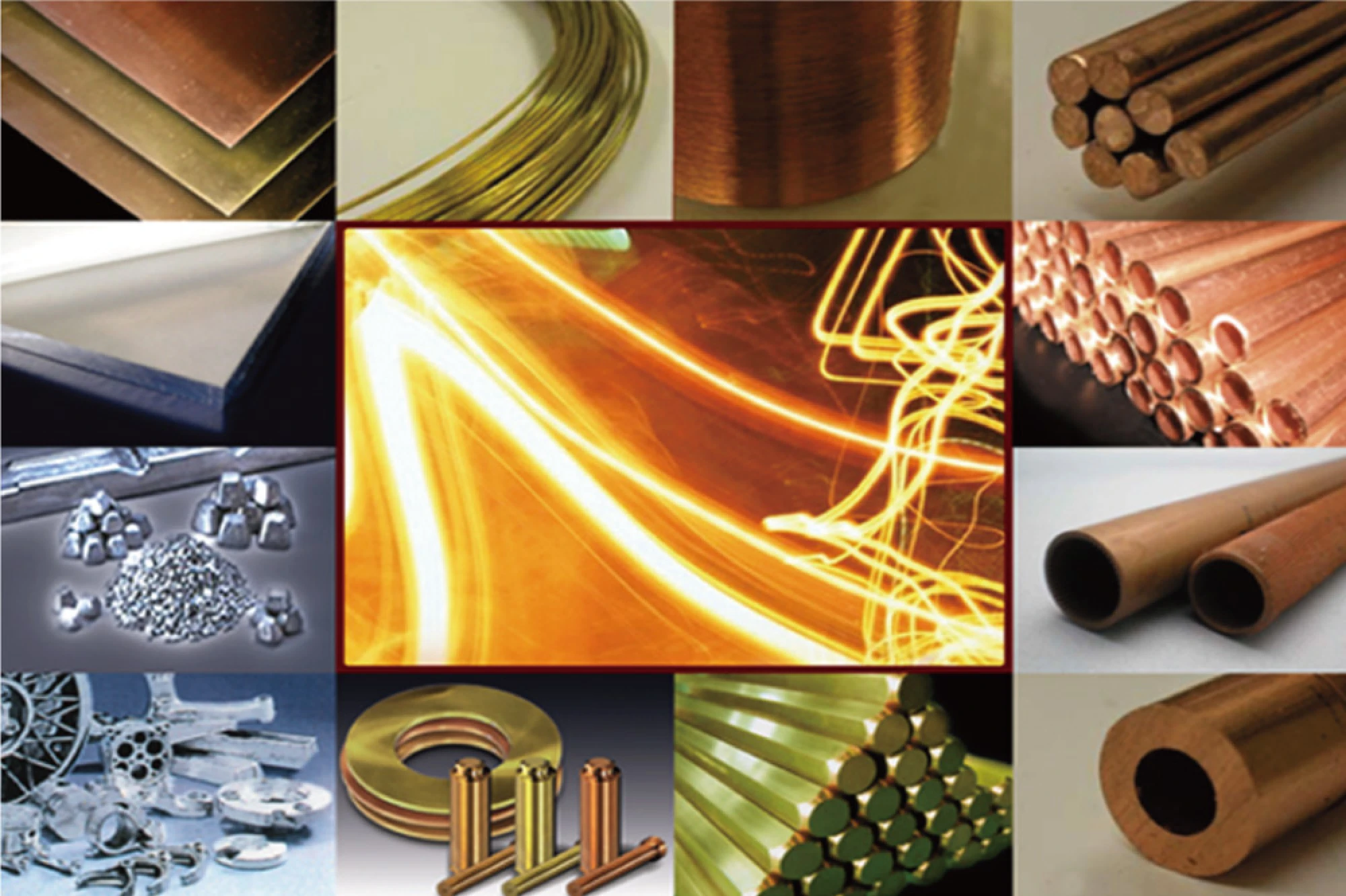

- 銅合金・アルミニウム合金・チタン合金などの非鉄金属材料を、水素ガス・窒素ガス・アルゴンガスなどの保護雰囲気の中で溶体化・焼なまし・時効硬化などの熱処理を行います。

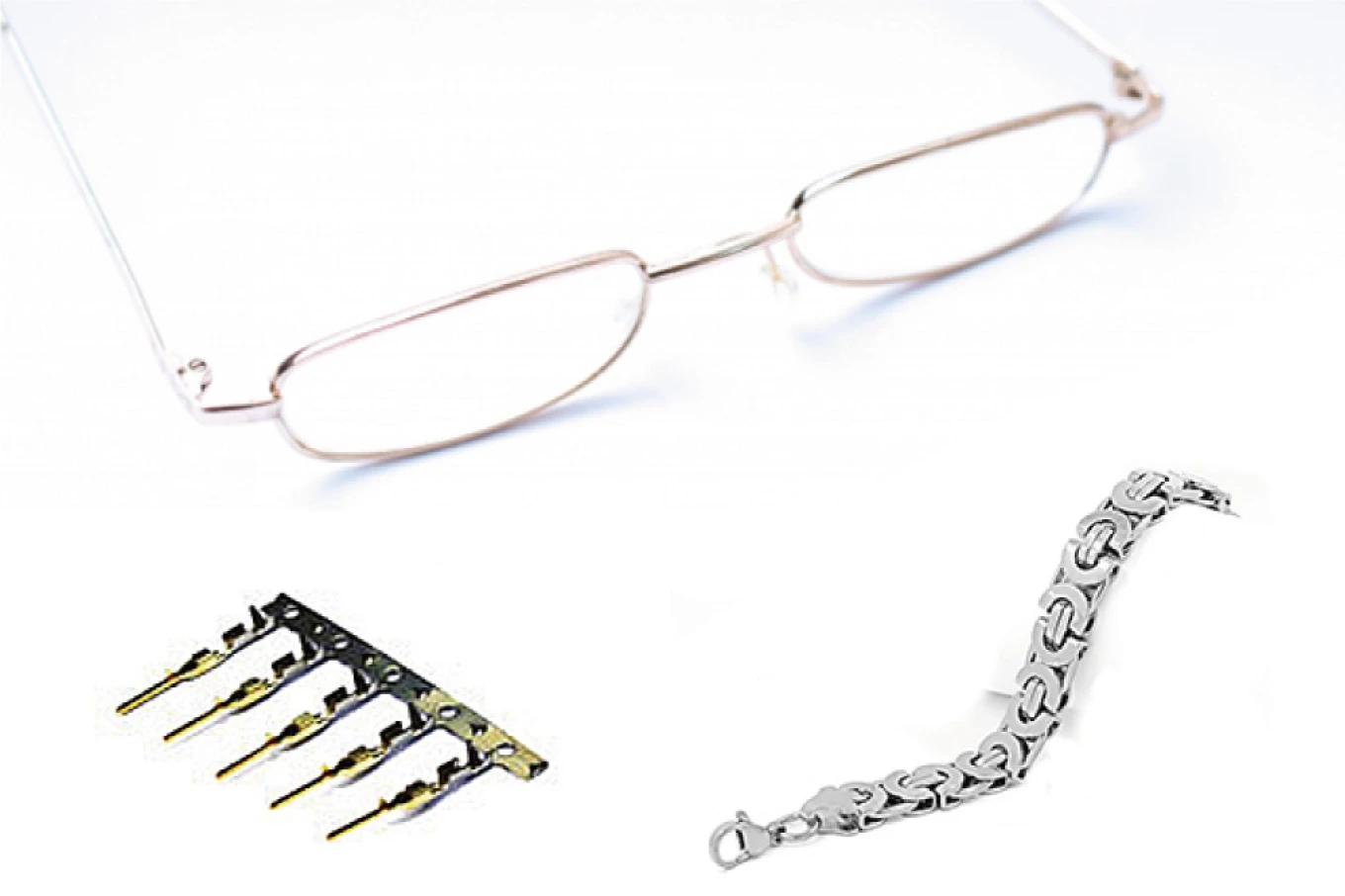

コネクター材料に代表される接点材料、メガネフレーム、アクセサリー、自動車部品、航空機部品などの様々な分野で利用されております。
製品の特長
POINT1
高品質な熱処理
真空処理で酸素・水分を除去し、保護雰囲気で加熱
POINT2
ガス使用量を削減
真空処理により、雰囲気ガスを大幅に節約できます
POINT3
多様な雰囲気制御
水素ガス添加も可能。安全回路を別途組み込みます
POINT4
均一な温度分布
熱循環構造により、温度分布精度を向上させます

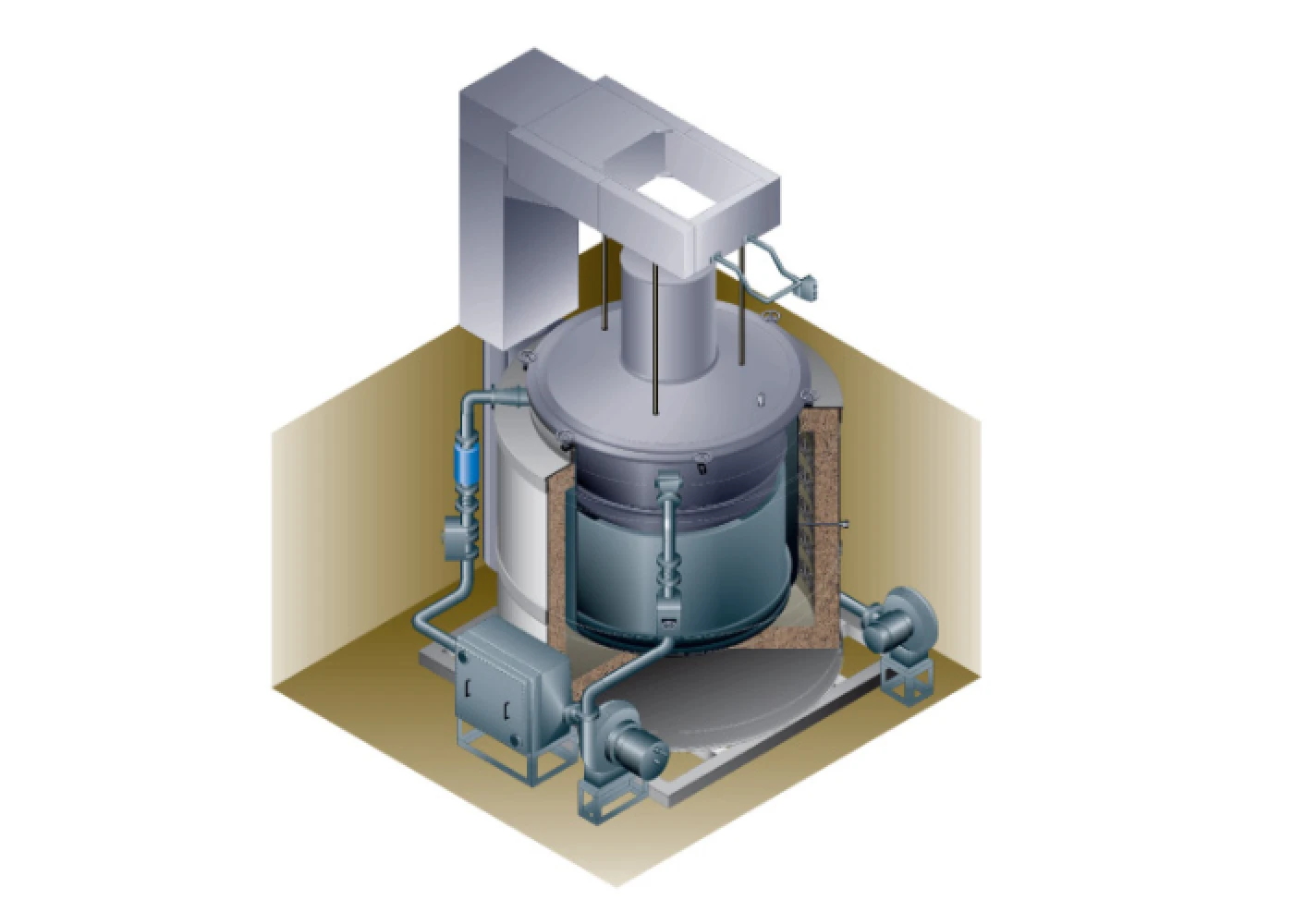

ピット型（たて型）光輝焼鈍炉 PMR
- PMRの使用温度は200℃～750℃で、処理重量（グロス）は400kg～2000kg／チャージです。
- PMRの処理終了後は、そのままの状態でゆっくりと冷却を行います。
また、熱交換器によるガス循環方式の急冷も可能です。

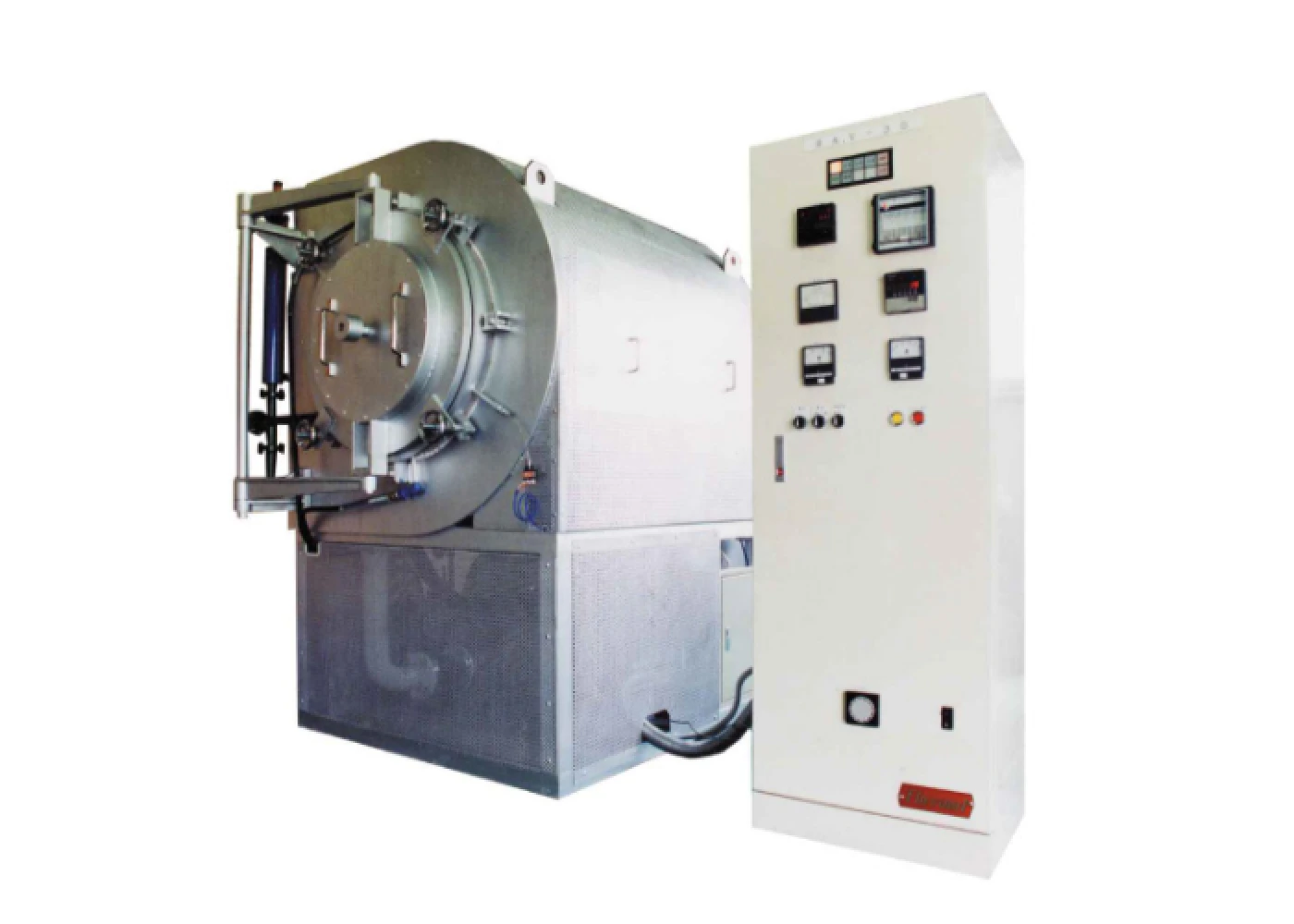

横型真空パージ光輝加熱炉 RAV
- RAVの使用温度は100℃～650℃で、処理重量（グロス）は50kg～500kg／チャージです。
- RAVはプログラム昇温と加熱終了後の強制冷却機構がありますので、効率良く無人自動運転ができます。
構造

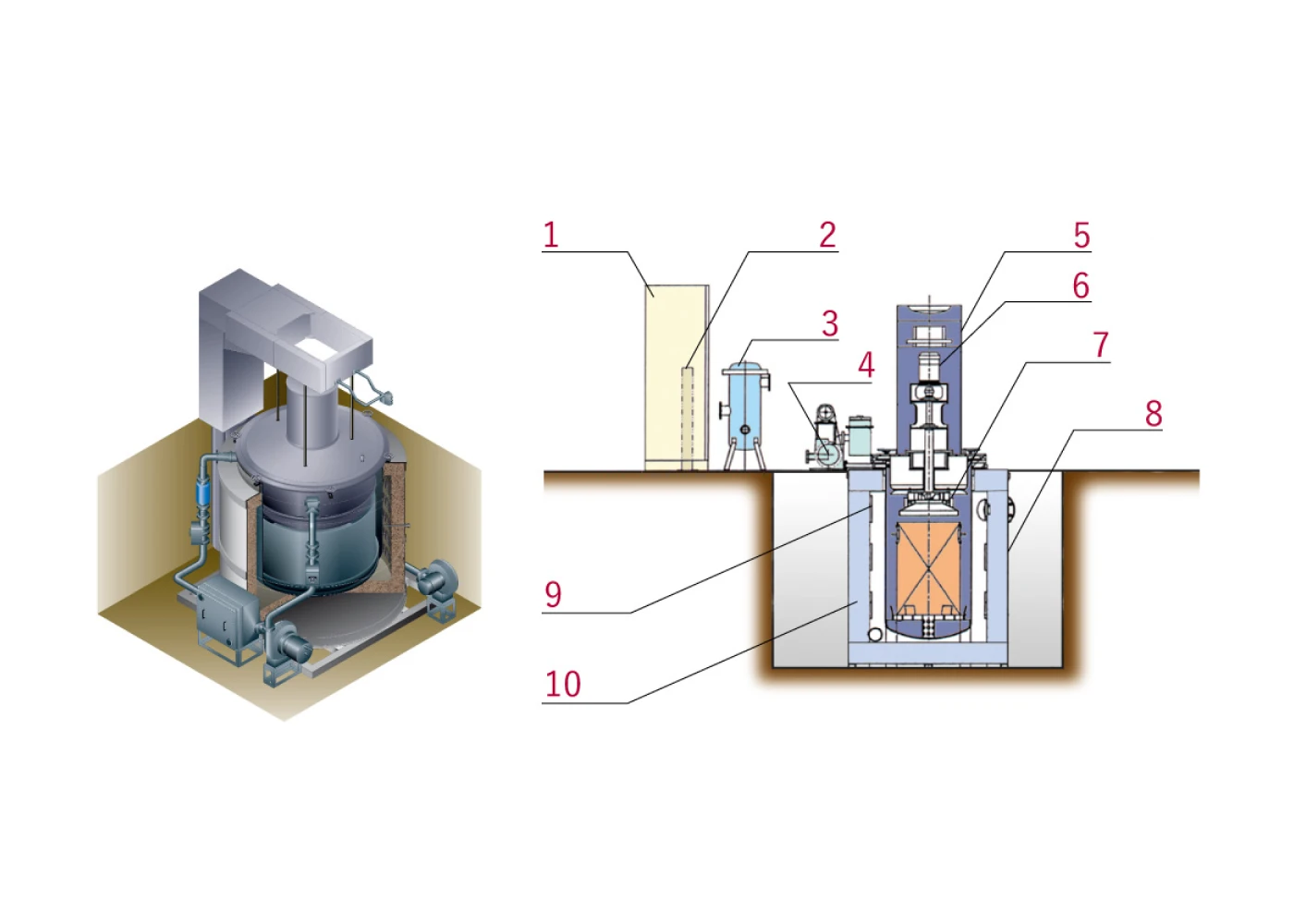

ピット型（たて型）光輝焼鈍炉 PMR
- 制御盤
- バルブスタンド
- フィルター
- 真空ポンプ
- 炉蓋昇降装置
- モーター
- 撹拌ファン
- ポット
- ヒーター
- 断熱材
横型真空パージ光輝加熱炉 RAV
- 撹拌ファン
- 撹拌モーターカバー
- 冷却ブロワー
- 真空排気ポンプ
