次世代制御窒化装置「NITRONAVI® 搭載 RAV-N」
サーマル＆パーカー熱処理工業の
コラボレーションによる次世代制御窒化装置
サーマルのおすすめ製品
精密部品への高品質な表面硬化＝制御窒化処理
NITRONAVI®を搭載したRAV-Nは、精密な制御と高効率な窒化処理を実現するための究極のソリューションです。
製品の特長
POINT1
低コスト・短納期・高信頼性
高い標準化率で、コスト削減、短納期、高品質を実現
POINT2
ニーズに応える柔軟性
豊富なオプションで、お客様固有のニーズに対応します
POINT3
最適な熱処理レシピ/strong>
最適な材料特性を引き出す、ベストなレシピをご提案
POINT4
安心のサポート体制
サーマル・パーカー熱処理工業のSEが安定操業サポート
サービス・オプション
遠隔監視装置
夜間・休日も安心。遠隔監視装置で、省人化操業をサポート。24時間365日、安定稼働を見守ります。
定期保守・点検
定期的な保守・点検サービスで、熱処理炉の安定操業をサポート。万が一のトラブルも迅速に対応します。
AXガス
AXガス導入で、ガス・インフラを拡張。増産体制を強化し、お客様の事業成長をサポートします。
炉内圧力制御装置
炉内圧力制御装置で、ガス使用量を最適化。省エネ・コスト削減に貢献し、環境負荷低減も実現します。

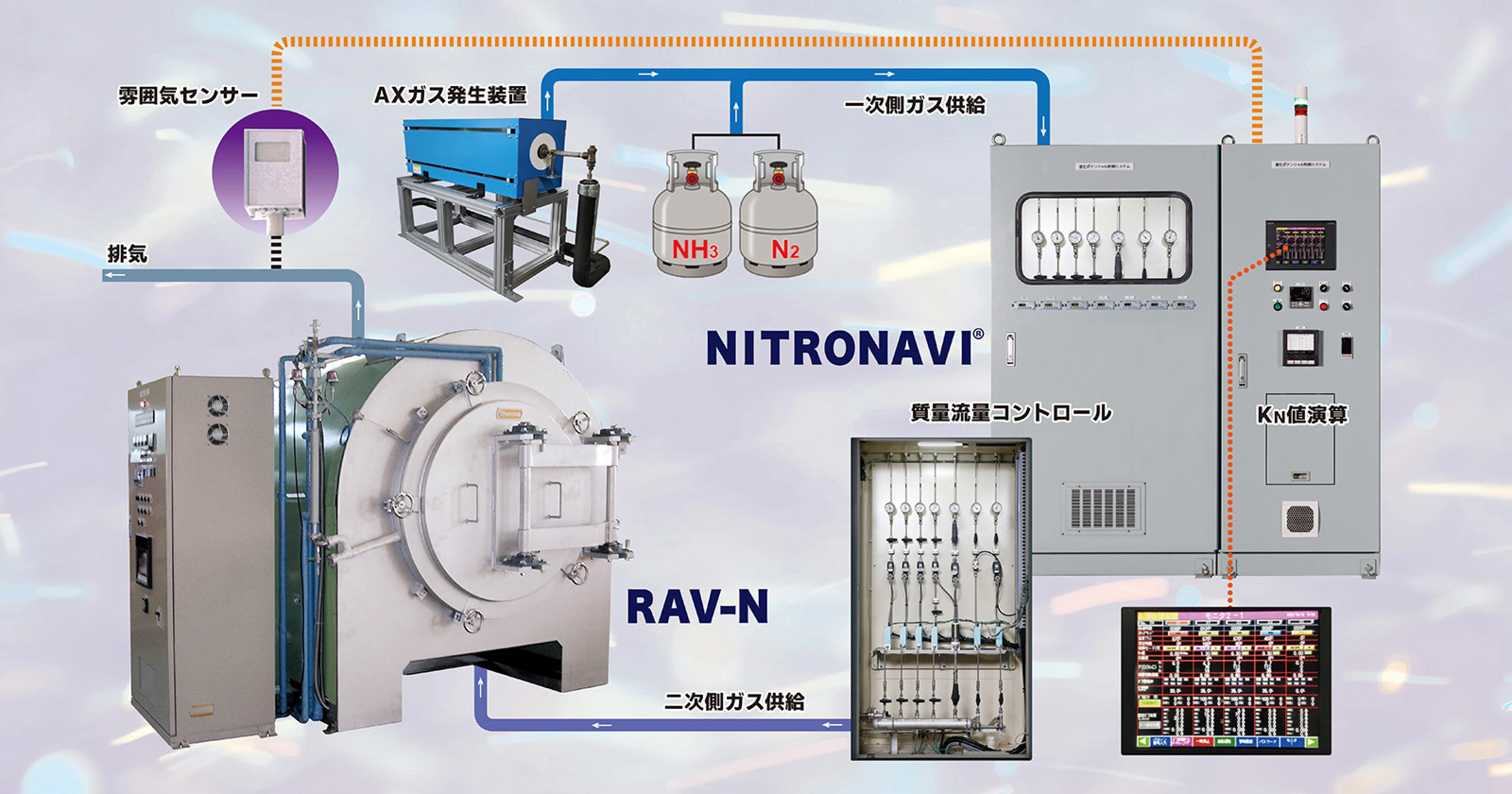

運転の流れ
仕様
NITRONAVI®
| 型式 | LT | PN | NC | |
|---|---|---|---|---|
| 可能な処理 | 窒化処理 | 窒化処理 | 窒化処理・軟窒化処理 | |
| 操業上の利点 | 全自動処理 | △ | ○ | ○ |
| アンモニア使用量削減 | ━ | ○ | ○ | |
| 使用ガス | 必須 | NH3 | NH3、AX | NH3、AX、CO2 |
| 有用 | AX | N2 | NH3、AX、CO2 | |

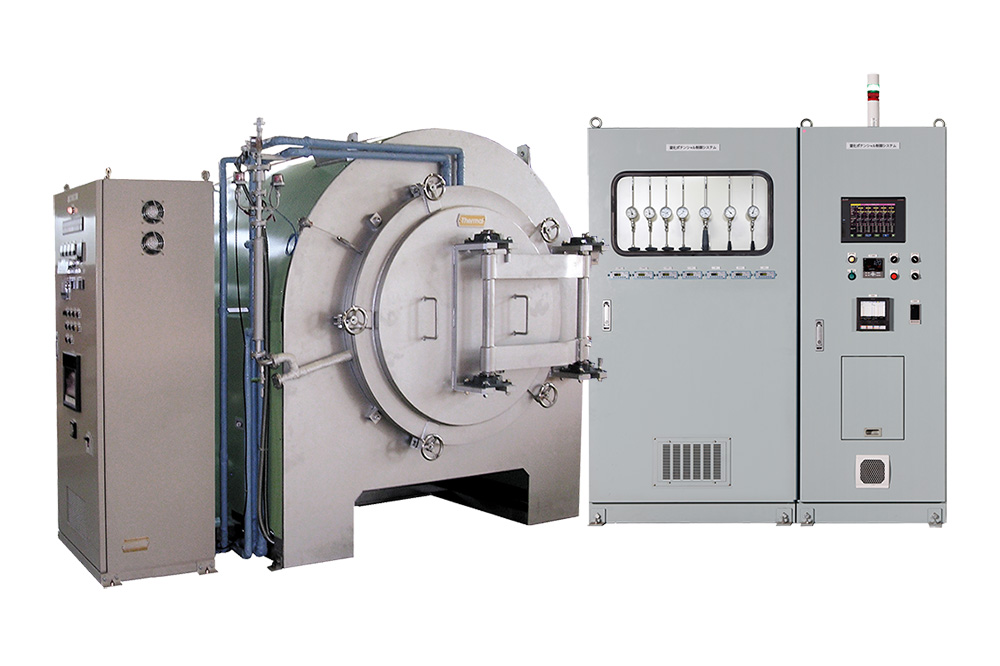

RAV-N
| 型式 | 有効寸法 W×H×L mm |
処理量 kg/gross |
使用温度 ℃ | 電気容量 kW | 炉体寸法 W×H×L mm |
雰囲気 | |
|---|---|---|---|---|---|---|---|
| ヒーター | 他 | ||||||
| RAV-30N | 300×300×400 | 50 | 100～650 | 20.6 | 20.6 | 2340×2340×2300 | 真空パージ後 各種ガス |
| RAV-50N | 400×400×600 | 100 | 42 | 6.1 | 2430×2440×3700 | ||
| RAV-70N | 600×600×900 | 450 | 70 | 10 | 3000×2590×4240 | ||
| RAV-100N | 900×900×1300 | 800 | 120 | 16 | 3330×3000×4760 | ||
ソリューション
ソリューション01

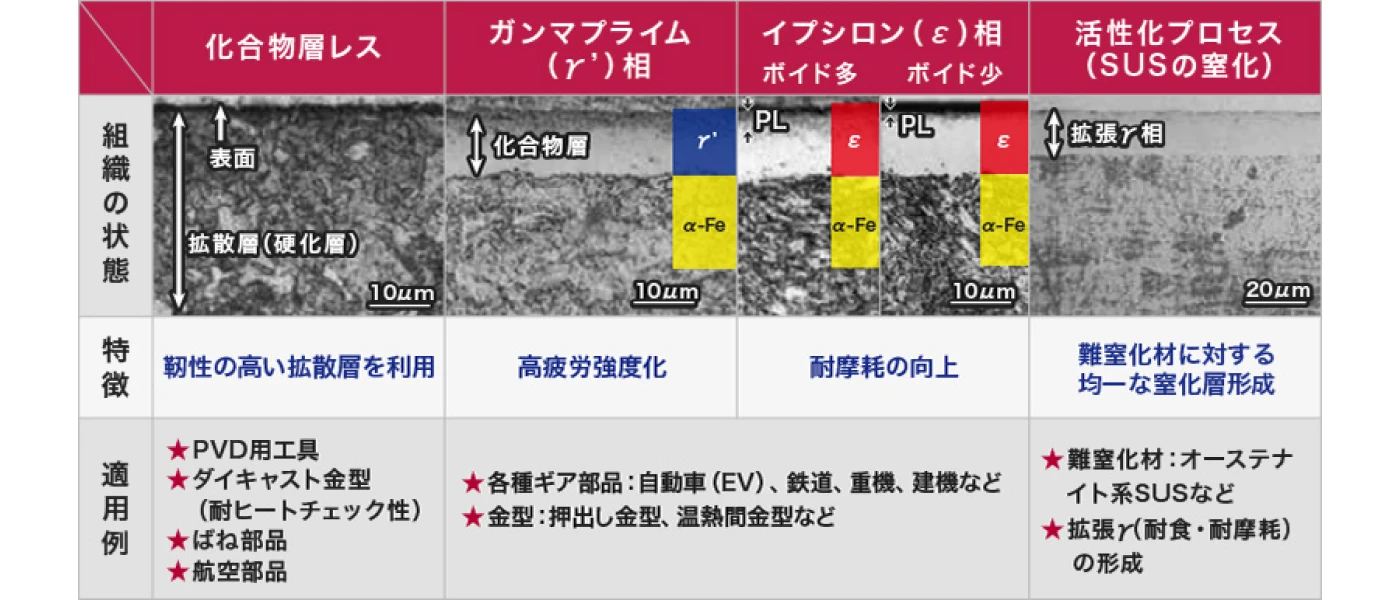

高度な化合物相制御により最高品質を実現
ソリューション02

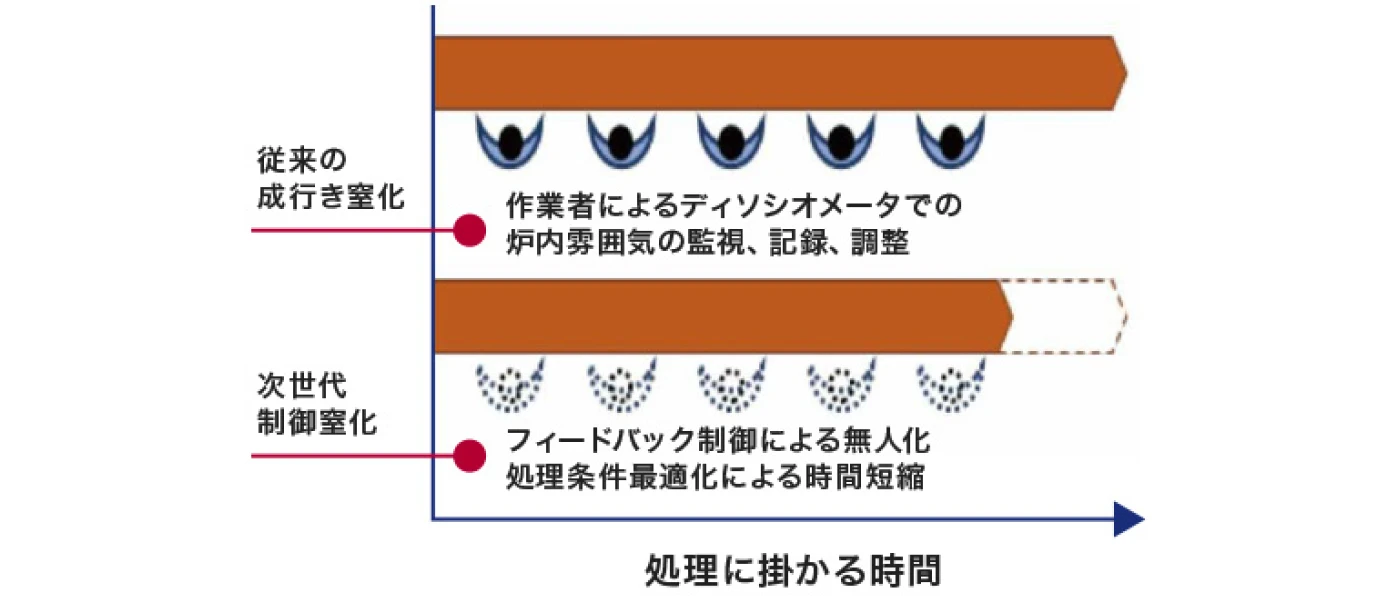

工数の削減、省人・省力操業を実現
ソリューション03

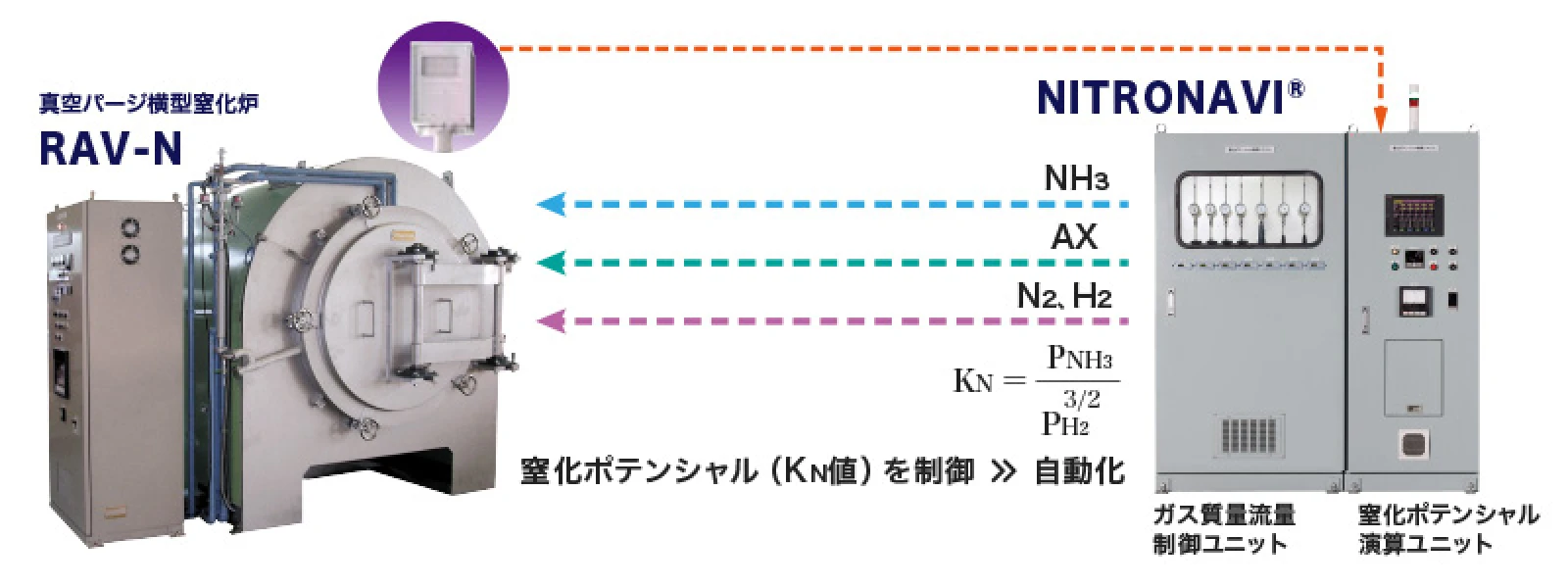

リアルタイム雰囲気自動制御により
高い品質精度を実現（低ばらつき）
ソリューション03
マルチ・ガス制御によりアンモニア
使用量を削減
